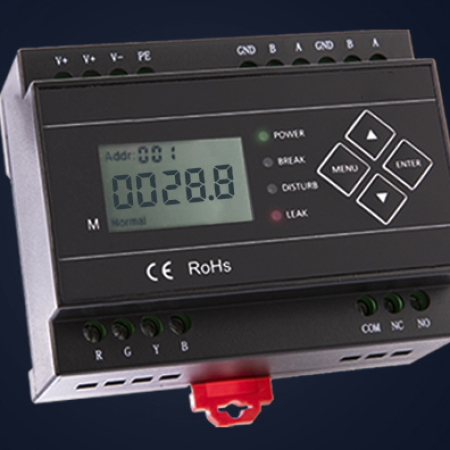

一．產品簡介
YCH-MH-A 專業版定位測漏控制器可監控長達 1500 米的區域，一旦檢測到液體，控制器即刻報警，LCD 屏顯示泄漏位置，并觸發繼電器動作。通過界面按可設置感應靈敏度、通訊地址與波特率等設備參數。控制器輸出繼電器觸點信號以及 RS485 接口，可與各種監控系統相整合，實現遠程報警
及遠程設備的控制。
二．適用范圍
YCH-MH-A 適用于長距離管道、IDC 機房、數據中心、圖書館、博物館、倉庫等等。

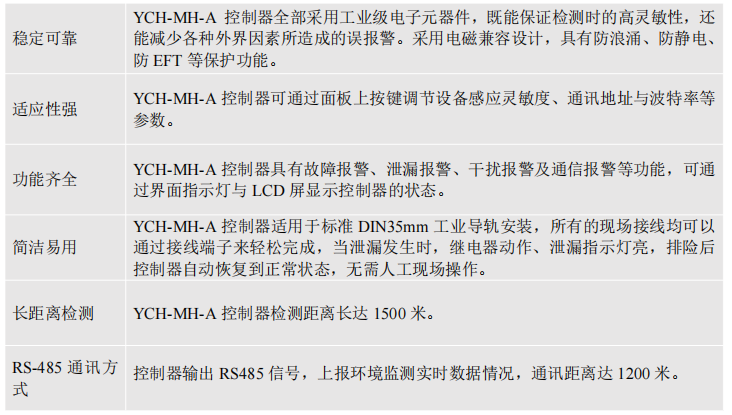

三．功能特點
四. 產品尺寸（單位：mm，誤差±0.5mm)

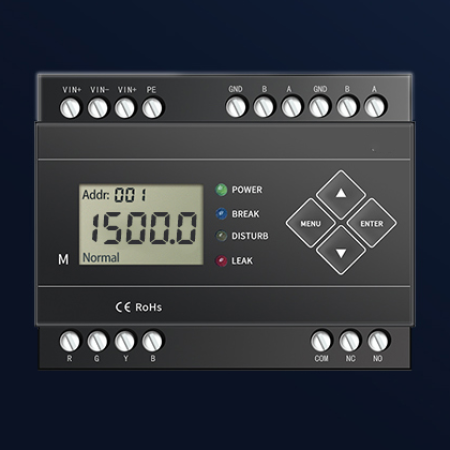

五. 按鍵、指示燈與端口說明

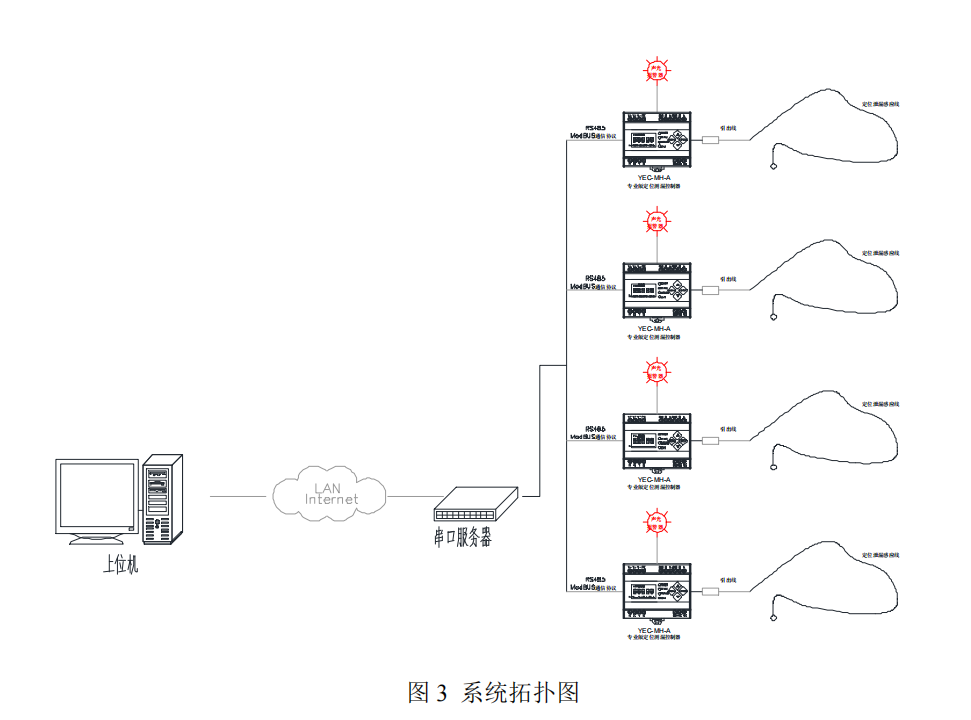

六. 系統拓?fù)鋱D

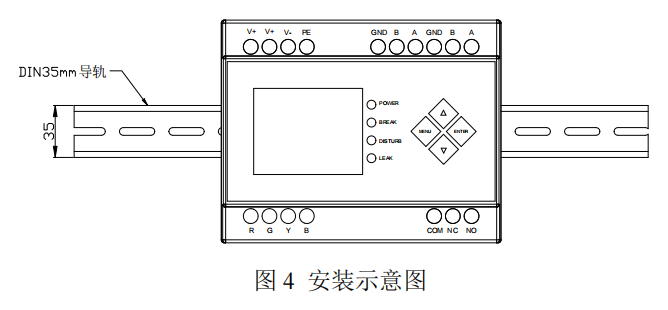

七．安裝說明
請將控制器安裝于牢固的室內采集箱或機柜等易于維護檢查的場所，安裝位置應避免高溫高濕、振動、腐蝕性氣體環境及其他電子雜訊干擾源等。YCH-MH-A 控制器扣裝于標準的 35 毫米 DIN 導軌上。
注：傳感器引出配線長度為 L=2.0m。
八．接線說明
| 引出線 | 將引出線紅、綠、黃、黑芯線分別接入控制器面板R、G、Y、B處，再接入四 | |
| 芯正螺紋結構的檢測線纜YEC-SLFB。 | ||
| 繼電器輸出 | 輸出常開/常閉觸點信號既可接入監控系統，也可用于控制報警設備輸出報警信 | |
| 號，當需要控制大電流設備時，務必增加二次繼電器以拓展觸點負載能力，否 | ||
| 則可能燒壞控制器。 | ||
| 電源 | 按端子標識接入DC9~36V電源（建議使用DC12V電源），電壓過低不能正 | |
| 常工作、過高會燒 |
